Jako dostawca aluminiowych radiatorów z rur cieplnej, byłem świadkiem krytycznej roli, jaką odgrywają rury cieplne w ogólnej wydajności radiatorów. Wewnętrzna struktura rury cieplnej jest kluczowym czynnikiem, który określa jej wydajność przenoszenia ciepła, niezawodność i przydatność do różnych zastosowań. W tym poście na blogu zagłębię się w to, jak wewnętrzna struktura rury cieplnej wpływa na jej wydajność w radiatorze.
1. Podstawowe elementy wewnętrznej struktury rury cieplnej
Rura cieplna składa się z trzech głównych elementów wewnętrznych: skorupy, struktury knotów i płynu roboczego. Każdy z tych składników ma wyraźną funkcję i znacząco wpływa na wydajność rury cieplnej.
Skorupa służy jako zewnętrzny pojemnik rury cieplnej, zapewniając mechaniczne wsparcie i zapobiegając wyciekom płynu roboczego. Zazwyczaj jest wykonany z materiałów o wysokiej przewodności cieplnej, takich jak miedź lub aluminium. Wybór materiału skorupy wpływa na szybkość przenoszenia ciepła między źródłem ciepła a płynem roboczym. Na przykład miedź ma wyższą przewodność cieplną niż aluminium, co oznacza, że miedziana rura ciepła może bardziej wydajniej przenosić ciepło ze źródła ciepła do płynu roboczego.
Struktura WICK to porowaty materiał, który wyznacza wewnętrzną ścianę rury cieplnej. Jego podstawową funkcją jest przetransport kondensowany płyn roboczy z sekcji skraplacza z powrotem do sekcji parownika. Istnieje kilka rodzajów struktur knotów, w tym spiekane knoty proszkowe, knoty groove i knoty włókien. Każdy typ ma swoje zalety i wady pod względem siły kapilarnej, przepuszczalności i złożoności produkcyjnej.
Płyn roboczy to medium, które przenosi ciepło w rurze cieplnej. Przechodzi zmianę fazową z cieczy na parę w sekcji parownika, gdy pochłania ciepło ze źródła ciepła, a następnie z pary na ciecz w sekcji skraplacza, gdy uwalnia ciepło do otaczającego środowiska. Wybór płynu roboczego zależy od zakresu temperatur roboczych rury cieplnej. W przypadku zastosowań o niskiej temperaturze powszechnie stosowane są płyny robocze, takie jak amoniak lub metanol, podczas gdy w przypadku zastosowań o wysokiej temperaturze może być bardziej odpowiednie.
2. Wpływ struktury knotów na wydajność rury cieplnej
Struktura WICK ma głęboki wpływ na wydajność rury cieplnej, szczególnie pod względem limitu przenoszenia ciepła i zdolności pompowania kapilarnego.
Siła kapilarna
Siła kapilarna generowana przez strukturę WICK ma kluczowe znaczenie dla powrotu skondensowanego płynu roboczego do sekcji parownika. Wyższa siła kapilarna pozwala rury cieplnej działać przeciwko grawitacji lub w niepożądanych orientacjach. Na przykład spiekane knoty proszkowe mają siłę naczyń włosowatych ze względu na ich drobną strukturę porów. To sprawia, że nadają się do zastosowań, w których rura cieplna musi działać w orientacji pionowej z parownikiem na dole. Z drugiej strony knoty groove mają stosunkowo niższą siłę naczyń włosowatych, ale wyższą przepuszczalność, co oznacza, że mogą szybciej transportować płyn roboczy.
Limit transferu ciepła
Limit przenoszenia ciepła rury cieplnej zależy od kilku czynników, w tym limitu kapilarnego, limitu wrzenia i limitu dźwiękowego. Limit naczyń włosowatych jest związany z zdolnością struktury WICK do transportu skondensowanego płynu roboczego z powrotem do sekcji parownika. Jeśli obciążenie cieplne przekroczy limit naczyń włosowatych, knot wyschnie w sekcji parownika, co prowadzi do znacznego zmniejszenia wydajności przenoszenia ciepła. Dobrze zaprojektowana struktura knotów może zwiększyć granicę kapilarną rury cieplnej. Na przykład spiekany knot w proszku z jednolitym rozkładem wielkości porów może zapewnić bardziej stabilną siłę kapilarną, która pomaga zapobiec zjawisku suchego.
Przepuszczalność
Przepuszczalność odnosi się do łatwości, z jaką płyn roboczy może przepływać przez strukturę WICK. Knot z wysoką przepuszczalnością pozwala płynowi roboczemu na swobodniejsze poruszanie się, zmniejszając spadek ciśnienia w rurze cieplnej. Na przykład knoty groove mają wysoką przepuszczalność, ponieważ rowki zapewniają stosunkowo otwartą ścieżkę przepływu płynu roboczego. Ta wysoka przepuszczalność umożliwia groove - knot ciepła osiągnięcie wysokich prędkości przenoszenia ciepła, szczególnie w zastosowaniach, w których należy transportować dużą ilość płynów roboczych.
3. Wpływ płynu roboczego na wydajność rury cieplnej
Wybór płynu roboczego może znacząco wpłynąć na wydajność rury cieplnej, szczególnie pod względem pojemności wymiany ciepła i zakresu temperatur roboczych.
Pojemność transferu ciepła
Pojemność przenoszenia ciepła rury cieplnej jest bezpośrednio związana z utajonym ciepłem odparowania płynu roboczego. Płyn roboczy z wysokim utajonym ciepłem parowania może pochłaniać i uwalniać więcej ciepła podczas procesu zmiany fazy. Na przykład woda ma stosunkowo wysokie, utajone ciepło parowania w porównaniu z innymi popularnymi płynami roboczymi, co czyni ją doskonałym wyborem dla rur cieplnych działających w zakresie temperatur 50–200 ° C.
Zakres temperatur roboczych
Zakres temperatur roboczych rury cieplnej zależy od temperatury nasycenia płynu roboczego. Różne płyny robocze mają różne zakresy temperatury nasycenia. Na przykład amoniak ma niską temperaturę nasycenia, co sprawia, że nadaje się do zastosowań o niskiej temperaturze, takich jak systemy chłodzenia. Natomiast sód ma bardzo wysoką temperaturę nasycenia, co pozwala na stosowanie go w zastosowaniach o wysokiej temperaturze, takich jak reaktory jądrowe.
4. Realne - światowe zastosowania i rola wewnętrznej struktury rury cieplnej
W różnych rzeczywistych zastosowaniach światowa struktura rury cieplnej odgrywa kluczową rolę w zapewnieniu optymalnej wydajności radiatora.
Chłodzenie elektroniczne
W branży elektronicznej rury cieplne są szeroko stosowane do chłodzenia komponentów o wysokiej mocy, takich jak procesory i GPU. Wysoka wydajność przenoszenia ciepła rur ciepła jest niezbędna do utrzymania temperatury tych komponentów w bezpiecznym zakresie roboczym. Na przykład na komputerze laptopa rura cieplna z spiekanym knotem proszku i wodą, ponieważ płyn roboczy może skutecznie przenosić ciepło z procesora do radiatora, zapobiegając przegrzaniu i zapewniając stabilne działanie komputera.
Aplikacje motoryzacyjne

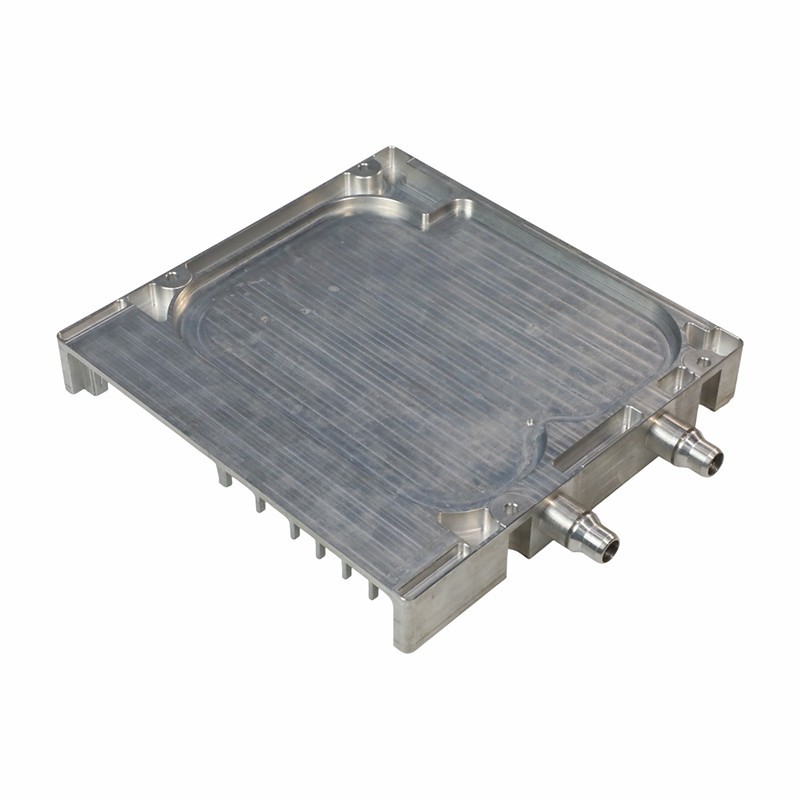

W branży motoryzacyjnej rury cieplne są używane w różnych aplikacjach, w tymPłyta chłodnicza kontrolera samochodowegoWWnęka - Typ magazynowania energii baterii Woda Płyta chłodnicza, IAutomobile samochodowe. Wewnętrzna struktura rury cieplnej należy starannie zaprojektować, aby spełnić określone wymagania tych zastosowań. Na przykład w płycie chłodzącej kontrolera motoryzacyjnego rura cieplna może wymagać działania w stosunkowo wysokiej temperaturze i przeciwko grawitacji. Rura cieplna o wysokiej wydajności strukturze knotów i odpowiednim płynem roboczym może zapewnić wydajne przenoszenie ciepła i niezawodne działanie.
5. Podsumowanie i zaproszenie do zakupu
Podsumowując, wewnętrzna struktura rury cieplnej, w tym skorupa, struktura WICK i płyn roboczy, ma znaczący wpływ na jego wydajność w radiatorze. Ostrożnie wybierając materiały i konstrukcję tych komponentów, możemy zoptymalizować wydajność przenoszenia ciepła, granicę przenoszenia ciepła i zakres temperatur roboczych rury cieplnej.
Jako profesjonalny dostawca radiatorów z radiatorów z rur cieplnych mamy duże doświadczenie w projektowaniu i produkcji rur cieplnych z różnymi strukturami wewnętrznymi, aby zaspokoić różnorodne potrzeby naszych klientów. Niezależnie od tego, czy pracujesz w branży elektronicznej, branży motoryzacyjnej, czy w dowolnym innym dziedzinie, która wymaga wydajnych rozwiązań rozpraszania ciepła, możemy zapewnić wysokiej jakości rury cieplne i ciepło.
Jeśli jesteś zainteresowany naszymi produktami lub masz pytania dotyczące technologii rur cieplnych, skontaktuj się z nami w celu dalszej dyskusji i negocjacji w zakresie zamówień. Z niecierpliwością czekamy na współpracę z Tobą w celu rozwiązania problemów z rozpraszaniem ciepła.
Odniesienia
- Faghri, A. (1995). Nauka i technologia rur cieplnych. Taylor i Francis.
- Cotter, TP (1965). Zasady i perspektywy rur cieplnych. W postępowaniu z pierwszej Międzynarodowej Konferencji Rur Heat.
- Peterson, GP (1994). Wprowadzenie do rur cieplnych: modelowanie, testowanie i zastosowania. Wiley - Interscience.
